Produktbeschreibung

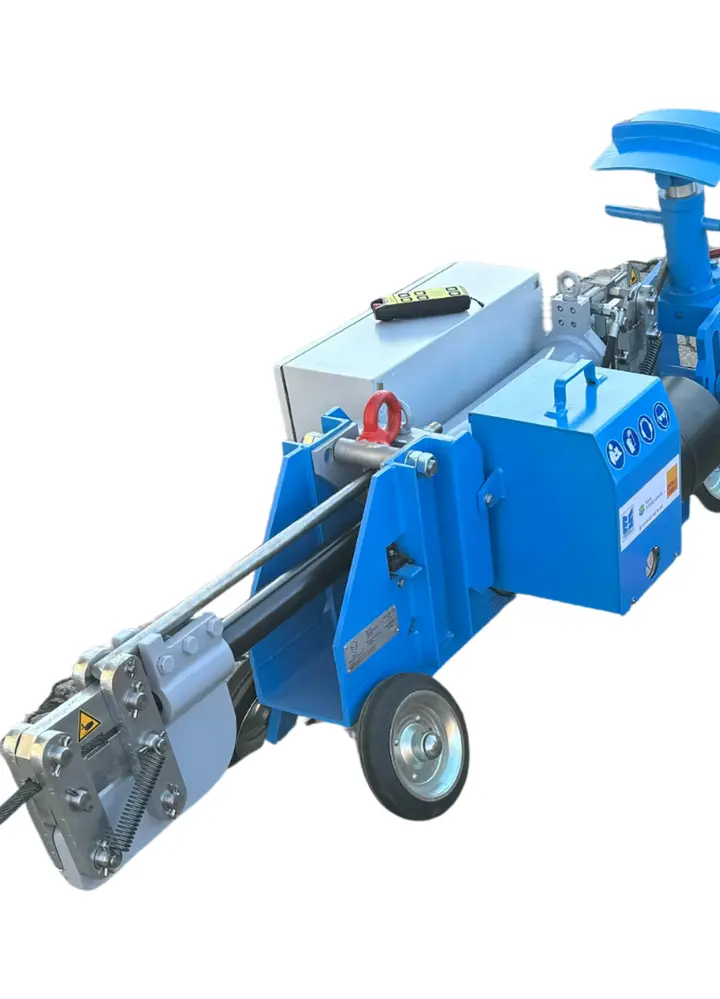

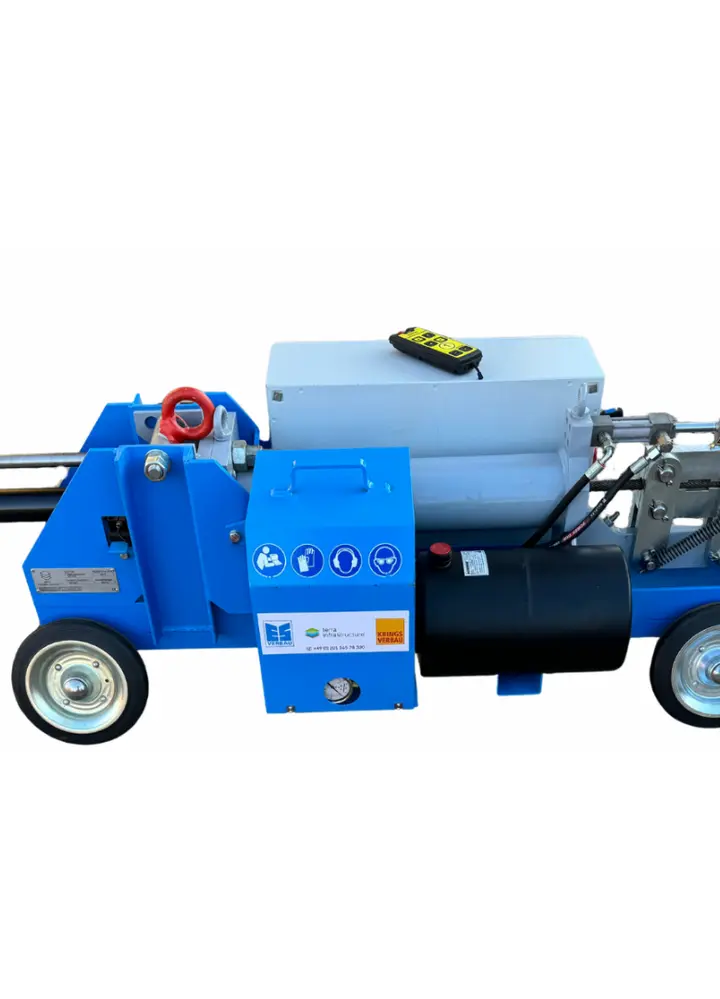

Die Seilzugmaschine SZ10-M dient dazu, Rohrsegmente im Tiefbau zusammenzuziehen. Sie kann in Rohren mit Durchmessern von 800 bis 2400 mm (unter Umständen auch in abweichenden Rohrdurchmessern) eingesetzt werden. Hierzu wird der Rohrwagen in ein bereits verlegtes Rohrsegment eingelassen und dort verklemmt. Ein Stahl-Zugseil mit Zugbalken wird durch das zu ziehende Rohrsegment verlegt. Der Zugbalken wird am Ende des zu ziehenden Rohrsegments befestigt. Ein Bediener gibt durch Tastendruck an der Fernbedienung den Befehl zum Anziehen. Die Zugkraft bringt eine Elektrohydraulikpumpe mit hydraulischem Zugzylinder auf.
Vorteile
- Geeignet für Rohrdurchmesser von 800 mm - 2400 mm
- Kompakte Konstruktion
- Keine Beschädigungen an den Rohrenden
- Geeignet für:
- Standard-Rohrprofile
- Ei-Rohrprofile
- Rechteck-Rohrprofile
Eckdaten
- Zugkraft: 100 kN (Reibewerte beachten)
- Arbeitsweg (Hub): 500 mm
- Rohrdurchmesser: 800 - 2400 mm
- Zugseil: 35 m / 50 m
- Stromversorgung (Batterie): 12 V / 170 Ah
- Arbeitsdruck: 160 bar
