Effiziente Baugrubensicherung für Tiefbau, Infrastruktur- und Ingenieurbau

HYDRAULISCHES GURTUNGS - UND AUSSTEIFUNGSSYSTEM FÜR SICHERE BAUGRUBEN

Mit unserem hydraulischen Gurtungs- und Aussteifungssystem bieten wir bei terra Infrastructure eine innovative Lösung zur sicheren und wirtschaftlichen Aussteifung von Baugruben im Tiefbau, Infrastruktur- und Ingenieurbau. Entwickelt nach DIN EN 14563, verbindet unser System höchste Sicherheitsstandards mit maximaler Flexibilität und nachhaltiger Wiederverwendbarkeit.

Durch die modulare Bauweise lässt sich das System schnell an unterschiedliche Baugrubengeometrien und Baustellenbedingungen anpassen. Die hydraulische Verstellung ermöglicht eine präzise Anpassung direkt auf der Baustelle und reduziert Montagezeiten sowie Materialaufwand erheblich.

Ein besonderer Sicherheitsvorteil unseres Systems: Alle hydraulischen Elemente verfügen serienmäßig über eine mechanische Ausfallsicherung. Auch wenn diese nicht erforderlich ist, sorgt sie für zusätzliche Sicherheit im Betrieb und stellt sicher, dass die Funktion der Bauteile auch bei einem möglichen hydraulischen Druckverlust gewährleistet bleibt.

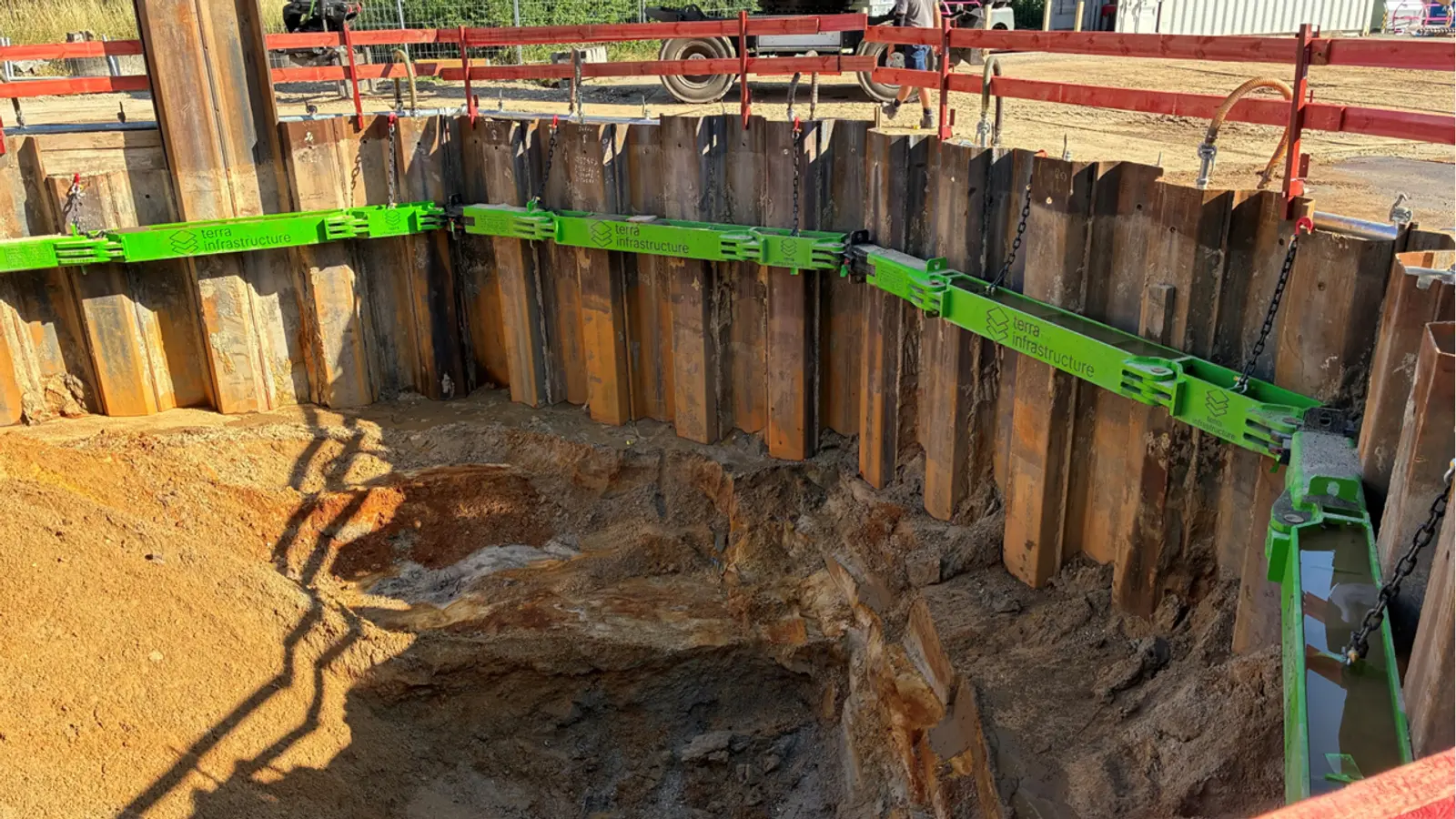

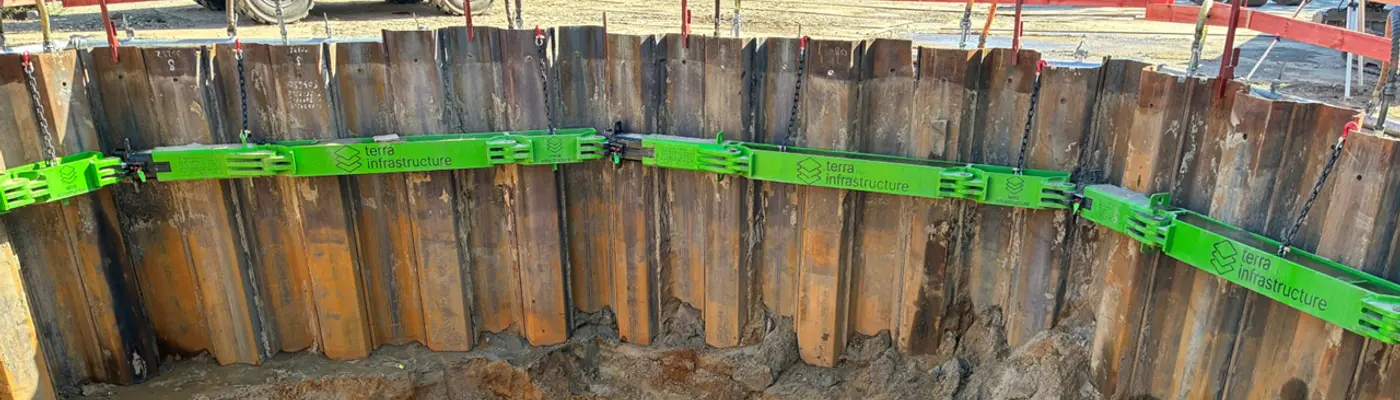

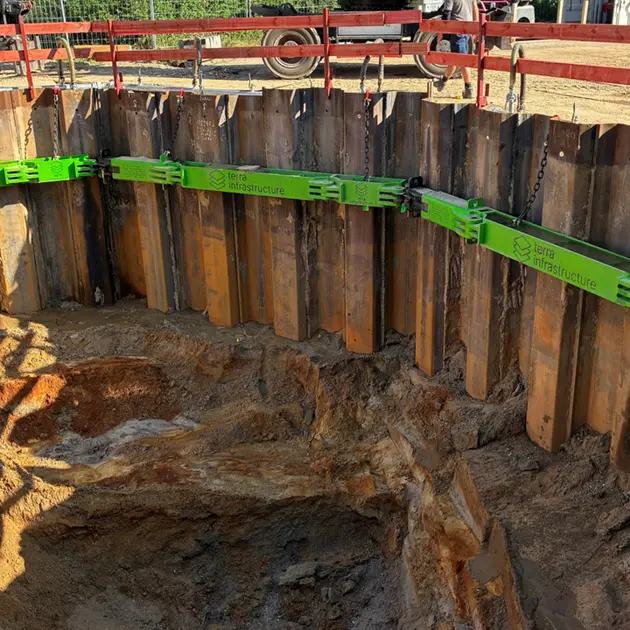

Zusätzlich können die hydraulischen Gurtungssysteme nach DIN EN 14563 an Ketten aufgehängt werden. Dadurch ist der Einsatz von angeschweißten Konsolen an Spundwänden in vielen Fällen nicht erforderlich, was den Montageaufwand deutlich reduziert und zusätzliche Flexibilität auf der Baustelle schafft.

VORTEILE UNSERES GURTUNGS- UND AUSSTEIFUNGSSYSTEMS

Unser System wurde speziell für moderne Baustellen entwickelt, bei denen Effizienz, Sicherheit und Nachhaltigkeit im Mittelpunkt stehen.

Ihre Vorteile auf einen Blick
• Schneller Ein- und Ausbau im Vergleich zu klassischen Stahlgurtungen und Aussteifungen
• Modulares System für maximale Anpassungsfähigkeit und nachhaltige Nutzung
• Hydraulische Verstellung für eine präzise Anpassung an Baugruben
• Tragfähigkeit der Steifen bis zu 2.500 kN
• Spannweiten der Steifen bis zu 14,5 m (bis 24 m theoretisch möglich)
• Montage ohne bzw. mit nur geringem Schweißaufwand
• Aufhängung der Gurtung über Ketten möglich – Konsolen häufig nicht erforderlich
• Mechanische Ausfallsicherung bei allen Hydraulikelementen
• Wiederverwendbares System für nachhaltige Bauprozesse
• Technische Planung und statische Nachweise aus einer Hand

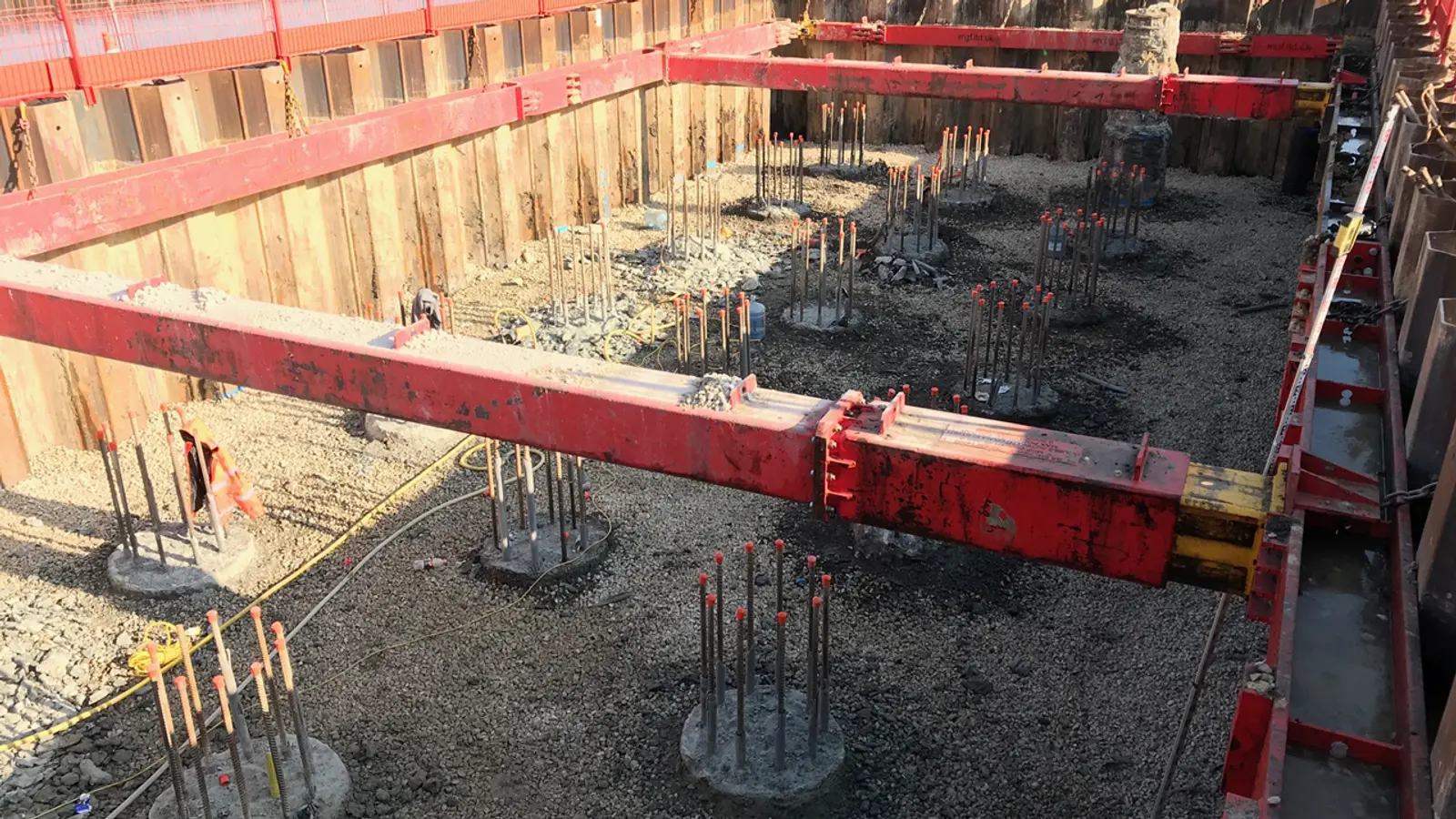

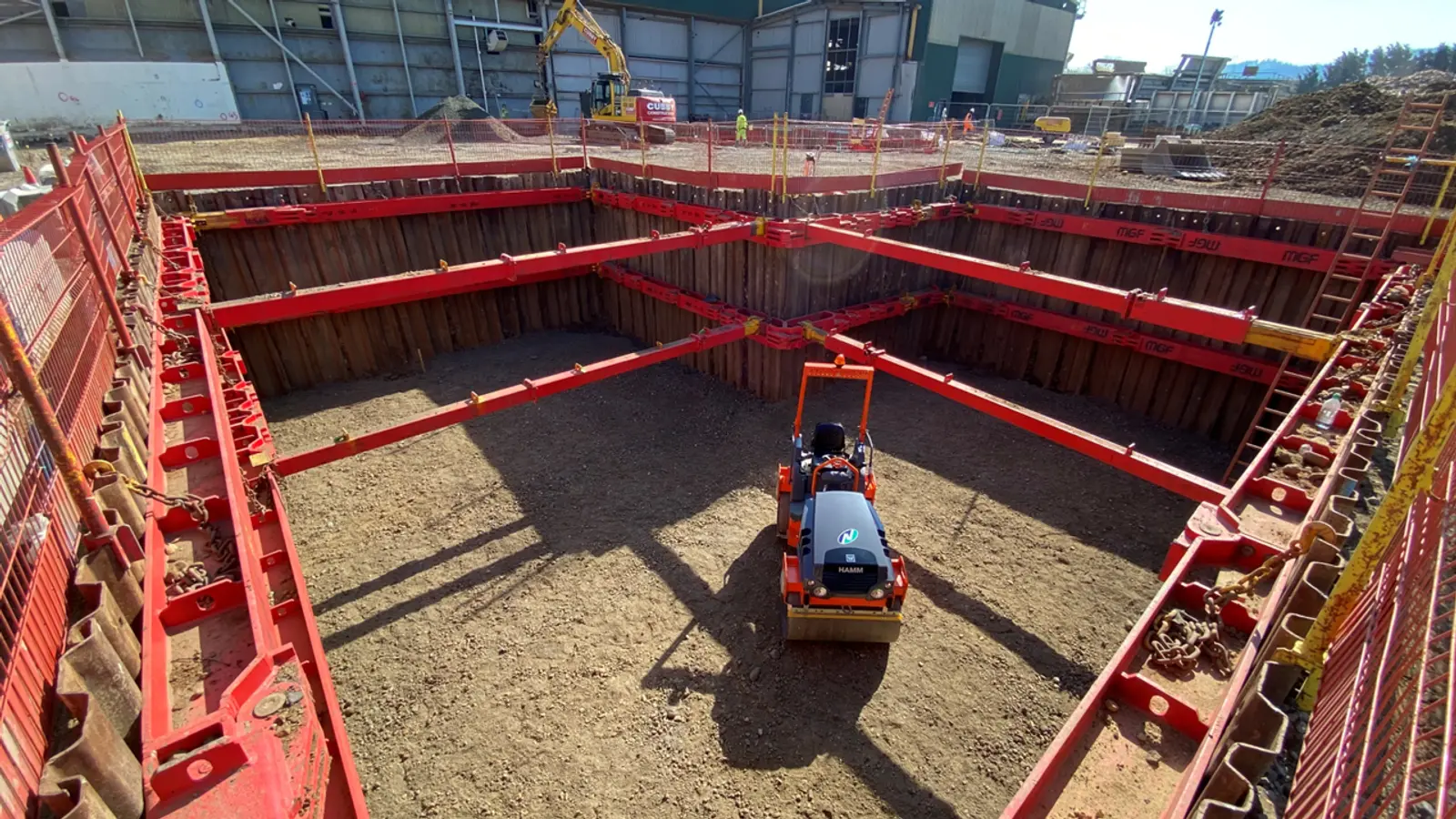

Durch die Kombination aus hydraulischer Gurtung und modularen Steifen entsteht ein leistungsfähiges Baugrubenaussteifungssystem, das den Anforderungen moderner Infrastrukturprojekte optimal gerecht wird.

HYDRAULISCHE GURTUNG - 305 UC SERIE

Flexible Lösung für Baugrubenverbau

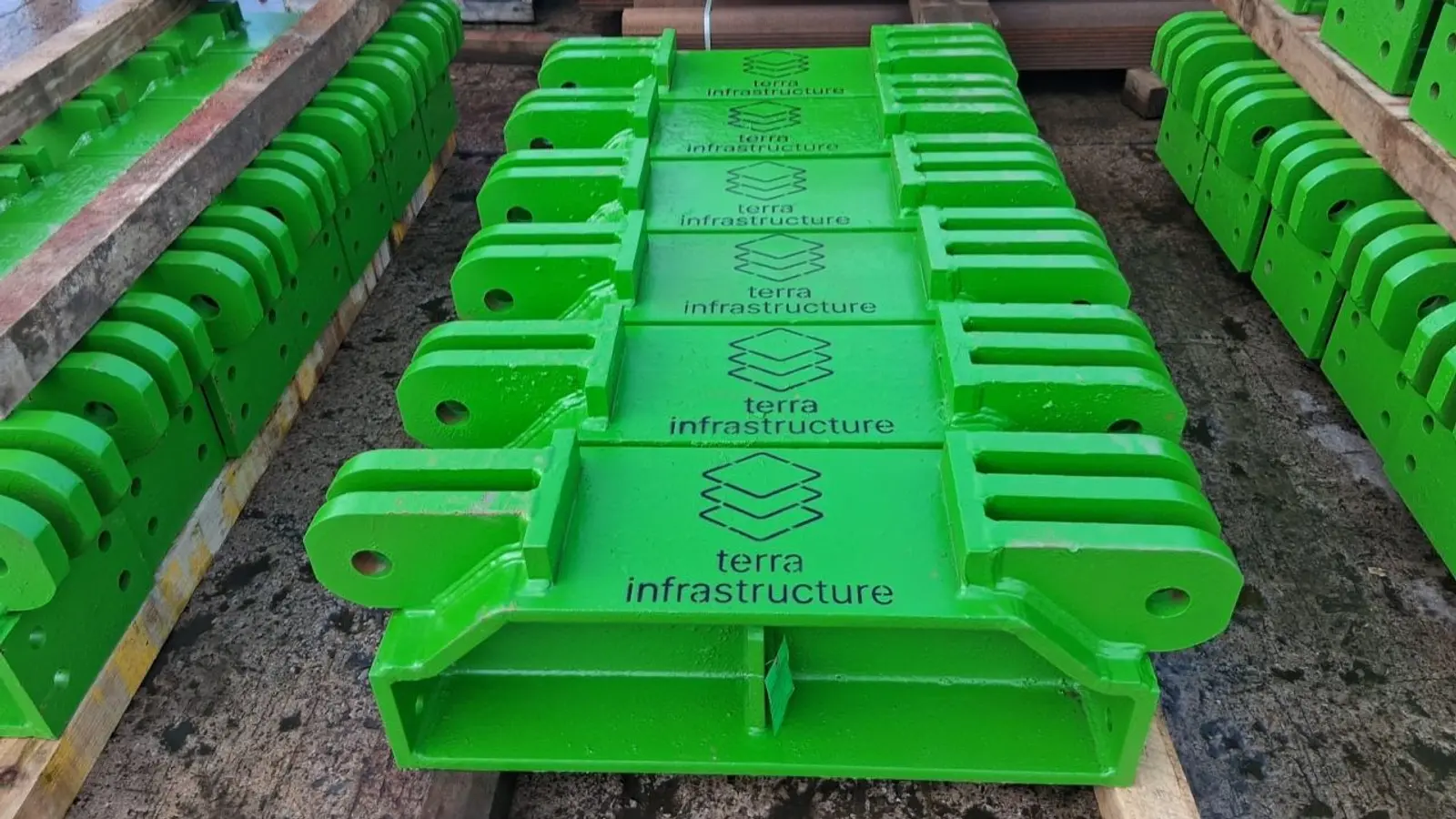

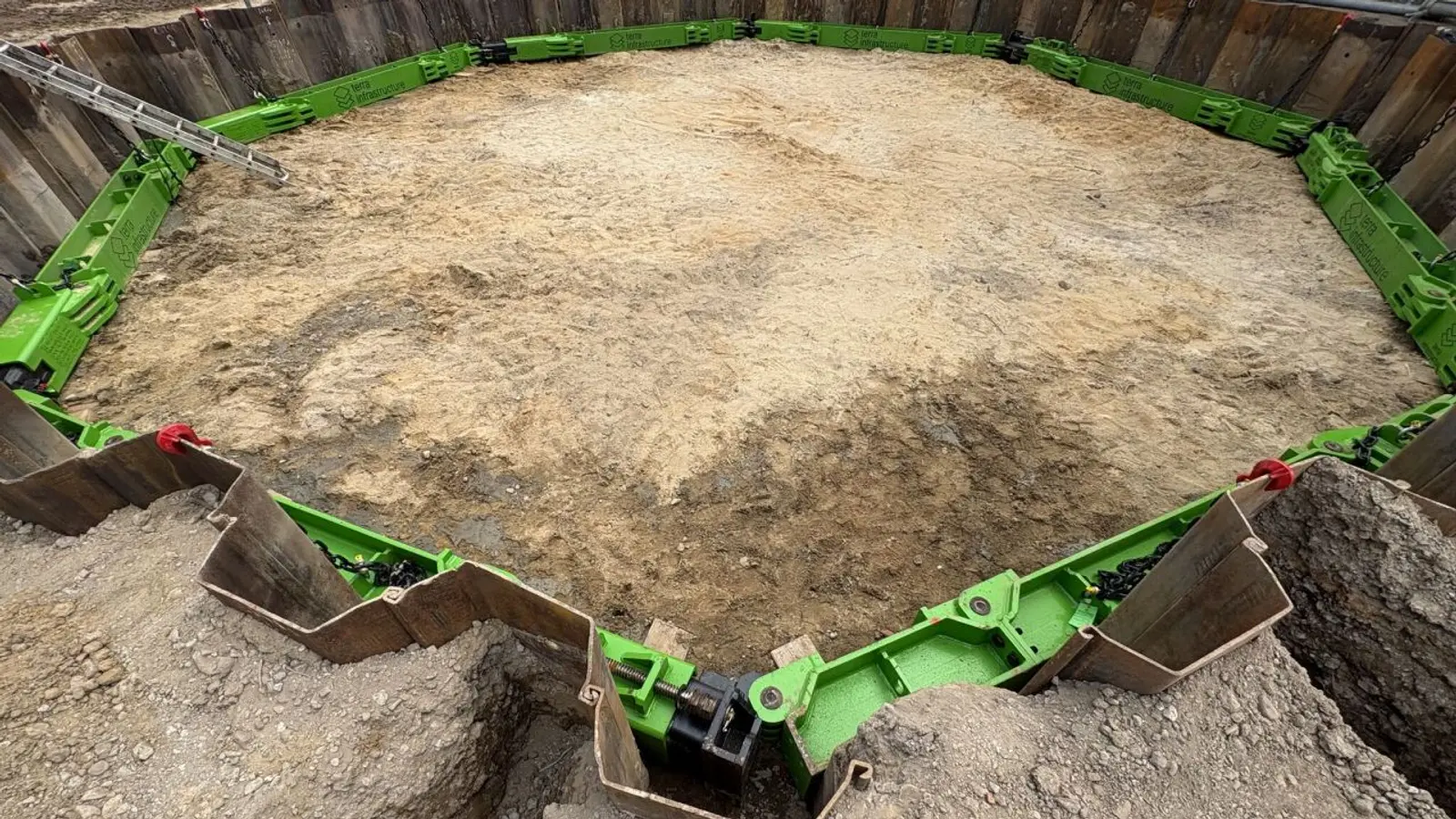

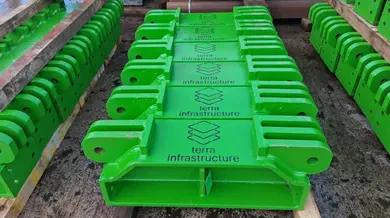

Die hydraulische Gurtung der 305 UC Serie bildet das zentrale Element unseres Baugruben-Gurtungs- und Aussteifungssystems und ermöglicht eine flexible Anpassung an unterschiedlichste Baugrubenformen.

Dank der modularen Bauweise können Gurtungselemente in Längen von 0,5 bis 6 Metern kombiniert werden. Der hydraulische Hub der Hydraulikzylinder von etwa 600 mm sorgt für eine exakte Anpassung an die jeweilige Baugrubengeometrie.

Mit einer Tragfähigkeit von bis zu 600 kN (ca. 60 Tonnen) bietet die hydraulische Gurtung eine hohe Leistungsfähigkeit für verschiedenste Anwendungen im Tiefbau und Infrastrukturbau.

Die Montage der einzelnen Elemente erfolgt über Bolzen- und Schraubverbindungen, wodurch aufwendige Schweißarbeiten in der Regel vermieden werden. Dadurch lassen sich sowohl Aufbau als auch Rückbau der Baugrubensicherung besonders schnell und effizient durchführen.

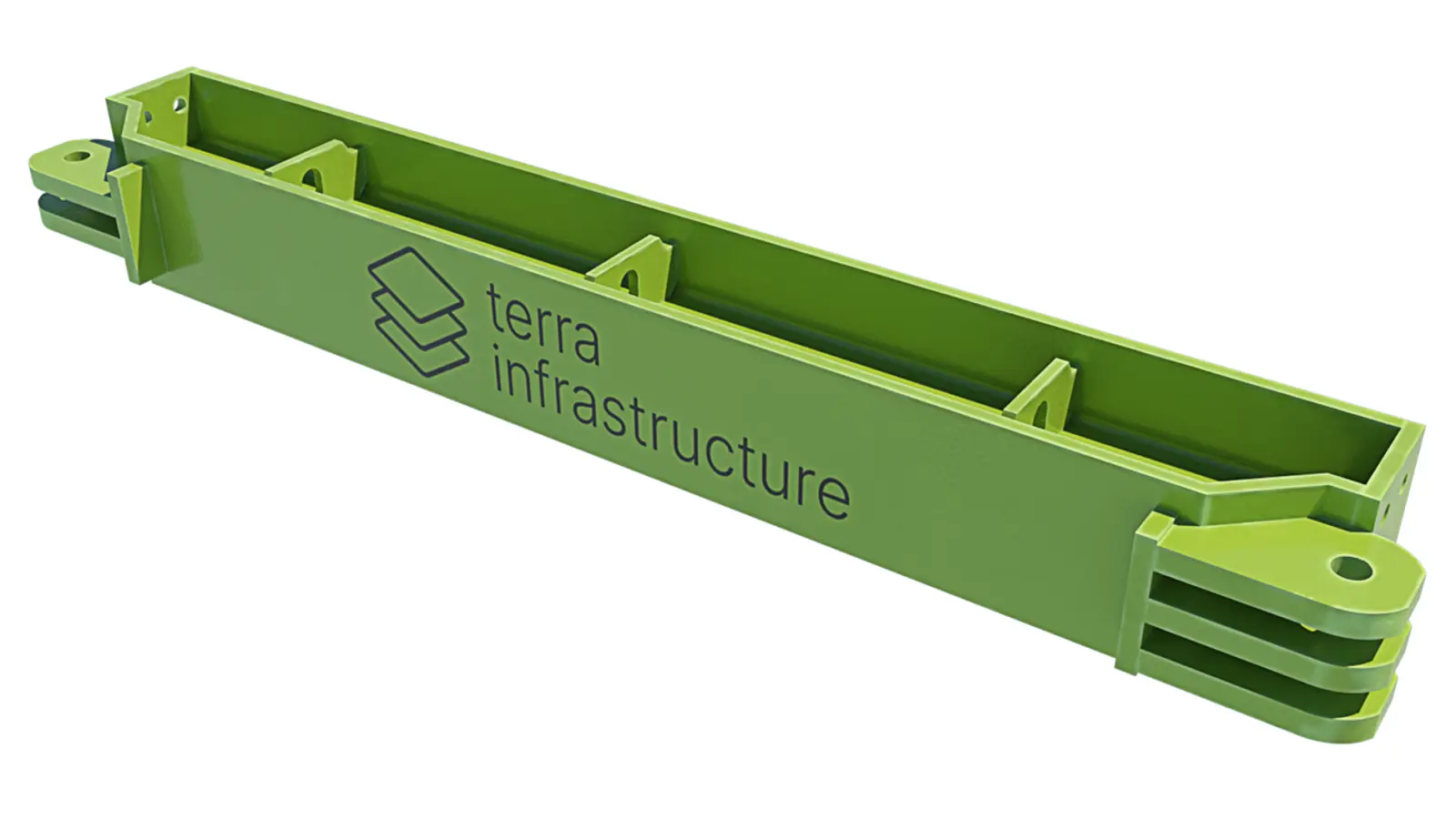

Ein besonderer Vorteil unseres Systems: Die Verlängerungselemente der 305 UC Serie verfügen über integrierte Knaggen. Dadurch können diagonale Steifen direkt angeschlossen werden, ohne dass zusätzliche Schweißarbeiten erforderlich sind. Dies reduziert den Montageaufwand und erhöht die Flexibilität bei der Aussteifung der Baugrube.

Technische Eigenschaften der 305 UC Serie
• Tragfähigkeit: 600 kN / 60 t
• Hydraulischer Verstellweg: ca. 600 mm
• Modulare Elementlängen: 0,5 m bis 6 m
• Verbindung über Bolzen- und Schraubsysteme
• Integrierte Knaggen an Verlängerungen für diagonale Steifen
• Serienmäßige mechanische Ausfallsicherung

Typische Einsatzbereiche
• Baugruben im Tiefbau
• Infrastrukturprojekte
• Kanal- und Leitungsbau
• Ingenieurbau
• Spezialtiefbau

HYDRAULISCHE STEIFEN - HOHE TRAGFÄHIGKEIT UND GROSSE SPANNWEITEN

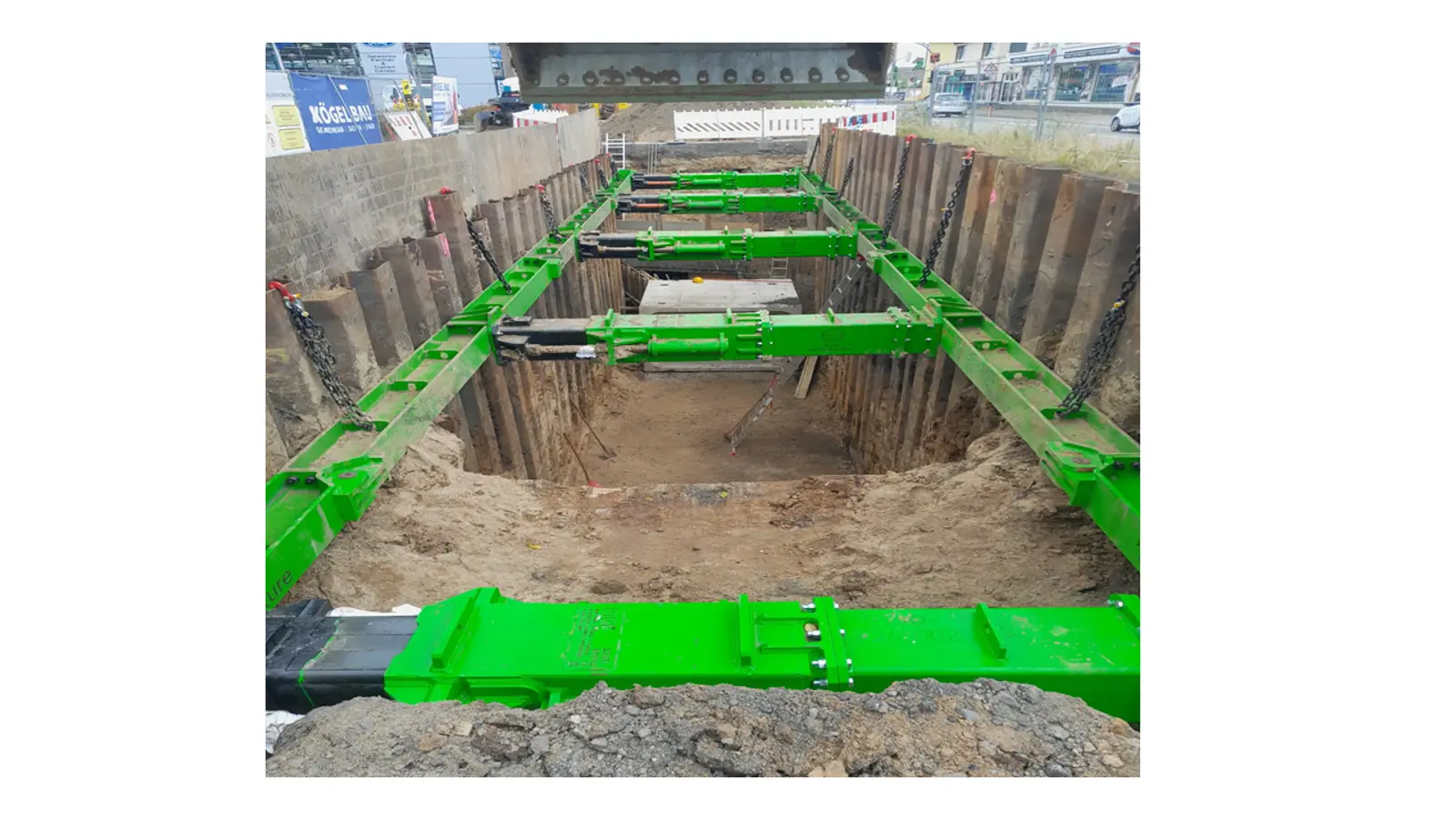

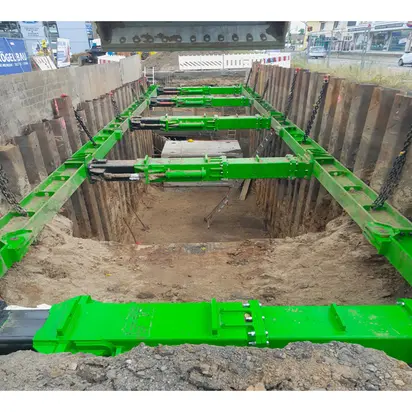

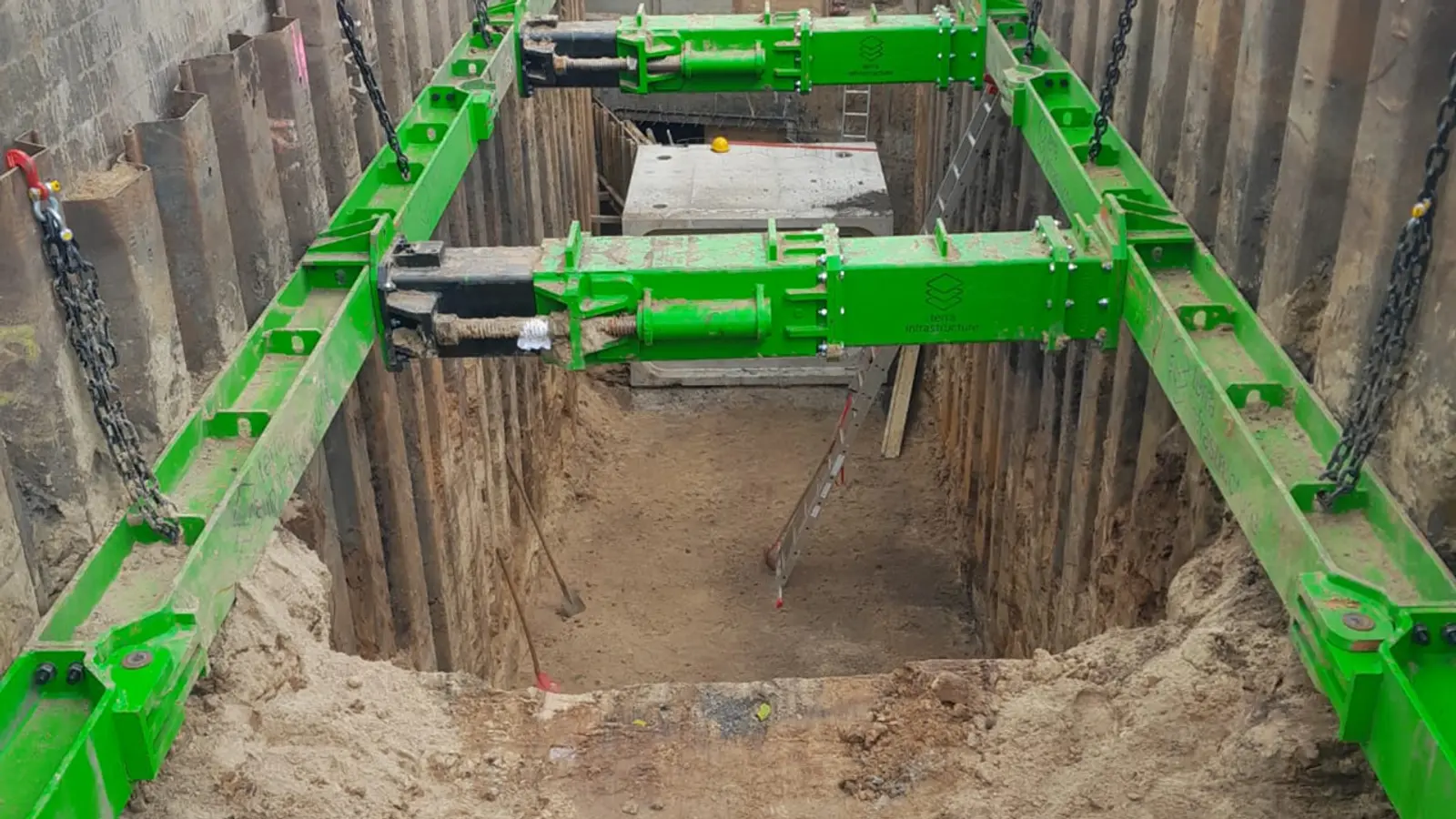

Unsere hydraulischen Steifen der 400 Serie sorgen für die notwendige Stabilität innerhalb der Baugrube. Durch ihren symmetrischen Aufbau erreichen sie eine deutlich höhere Tragfähigkeit als klassische Stahlträger.

Mit einem Bemessungswiderstand von bis zu 2.500 kN eignen sich die Steifen besonders für Baugruben mit großen Spannweiten. Gleichzeitig können sie flexibel horizontal, diagonal oder vertikal eingesetzt werden.

Die hydraulische Verstellung ermöglicht eine schnelle Anpassung an die jeweiligen Gegebenheiten der Baustelle und reduziert den Montageaufwand erheblich.

Durch ihre spezielle Geometrie stellen unsere hydraulischen Steifen eine wirtschaftliche Alternative zu klassischen Steifen aus Stahlträgern oder Rohrsteifen dar, die aufgrund der erforderlichen Knicksicherheit häufig stark dimensioniert werden müssen.

Technische Highlights

• Tragfähigkeit bis 2.500 kN

• Spannweiten bis 14,5 m (max. 24 m möglich)

• Modularer Aufbau mit Elementen von 0,25 m bis 10 m

• Hydraulische Verstellung von ca. 0,8 m

• Alternative zu klassischen Rohrsteifen

NACHHALTIGE LÖSUNG FÜR MODERNE BAUPROJEKTE

Unser hydraulisches Gurtungs- und Aussteifungssystem für Baugruben ist konsequent auf Nachhaltigkeit und Ressourceneffizienz ausgelegt.

Da sämtliche Komponenten wiederverwendbar sind, reduzieren wir den Materialverbrauch deutlich. Gleichzeitig ermöglicht die modulare Bauweise eine flexible Nutzung auf unterschiedlichen Baustellen.

Das führt zu:

• weniger Materialverschwendung

• geringeren Transportkosten durch standardisierte Transportlängen

• effizienteren Bauabläufen

• nachhaltiger Bauweise im Tiefbau

PLANUNG, BERATUNG UND SERVICE AUS EINER HAND

Bei terra Infrastructure begleiten wir Ihre Bauprojekte von der Planung bis zur Umsetzung. Neben unseren Systemlösungen bieten wir umfassende Serviceleistungen, damit Sie eine optimal abgestimmte Lösung für Ihre Baustelle erhalten.

Unsere Leistungen
• Technische Vorplanung und Systemauslegung
• Statische Nachweisführung
• Bereitstellung der hydraulischen Gurtung und Steifen
• Lieferung von Verbaumaterialien wie Spundwänden, Trägern und passender Einbringtechnik
• Vor-Ort-Einweisung beim Ein- und Ausbau
• Schnelle Materialverfügbarkeit in Deutschland

So erhalten Sie eine individuell abgestimmte Baugrubenlösung – effizient, sicher und nachhaltig.

Jetzt Beratung zur Baugrubensicherung anfragen

Sie planen ein Tiefbau-, Infrastruktur- oder Ingenieurbauprojekt und benötigen eine sichere Lösung für die Aussteifung Ihrer Baugrube?

Unser Team von terra Infrastructure unterstützt dich gerne bei der Planung und Umsetzung deines Projekts.

Jetzt Projekt besprechen.
