Beschreibung
Dielenkammerelemente eignen sich besonders gut für den Einsatz bei querenden Leitungen. Sie dienen als Führungsrahmen für die Kanaldielen und bilden zugleich die oberste Gurtungslage.

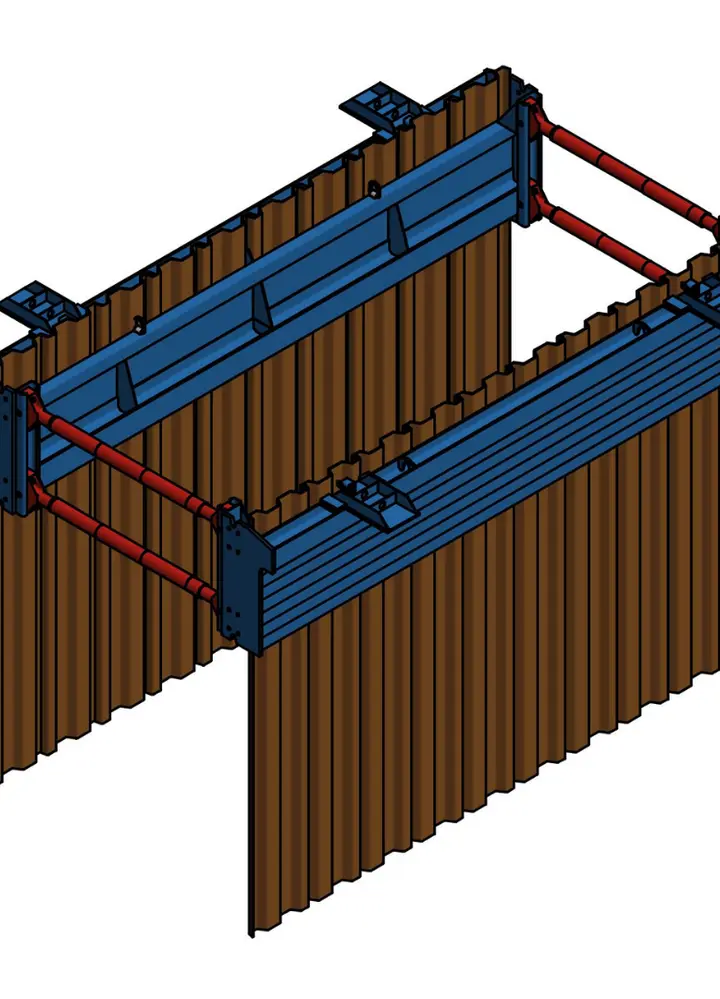

Das KRINGS DKU Dielenkammerelement wird häufig in Kombination mit Verbauboxen eingesetzt und kommt immer dann zum Einsatz, wenn eine Leitungsquerung den Einsatz der Verbauboxen verhindert. Im Führungsrahmen werden KD VI/8 Kanaldielen geführt.
Durch das seitliche Anbringen von Adaptern können die DKU Dielenkammerelemente zudem auch im E+S Linearverbau verwendet werden.
Das KRINGS DKU Dielenkammerelement wird häufig in Kombination mit Verbauboxen eingesetzt und kommt immer dann zum Einsatz, wenn eine Leitungsquerung den Einsatz der Verbauboxen verhindert. Im Führungsrahmen werden KD VI/8 Kanaldielen geführt.
Durch das seitliche Anbringen von Adaptern können die DKU Dielenkammerelemente zudem auch im E+S Linearverbau verwendet werden.
Vorteile
- Ideal für Baumaßnahmen mit querenden Leitungen
- Setzungsarmer Verbau im innerstädtischen Bereich
- Spindeln identisch mit KRINGS Boxen
- Verwendbar als Eckverbau und im E+S Linearverbau

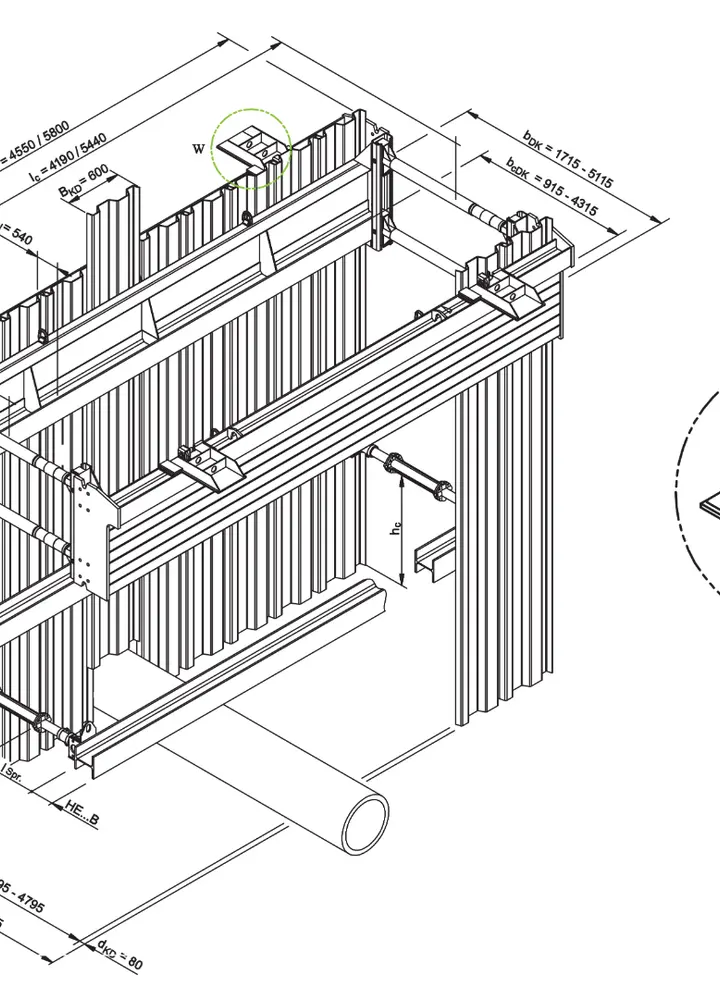

Eckdaten
- Länge: 5,80 m
- Höhe: 1,10 m
- Rohrdurchlasslänge: 5,44 m
- Spindel: SP 98x817
- Lichte Breite Dielenkammer: 0,92 - 4,32 m
- ohne Zwischenstück: 0,92 - 1,32 m
- mit Zwischenstück:
- L=0,50 m: 1,42 - 1,82 m
- L=1,00 m: 1,92 - 2,32 m
- L=1,50 m: 2,42 - 2,82 m
- L=2,00 m: 2,92 - 3,32 m
- L=2,50 m: 3,42 - 3,82 m
- L=3,00 m: 3,92 - 4,32 m
- Lichte Breite Kanaldiele: 1,40 - 4,80 m
- ohne Zwischenstück: 1,40 - 1,80 m
- mit Zwischenstück:
- L=0,50 m: 1,90 - 2,30 m
- L=1,00 m: 2,40 - 2,80 m
- L=1,50 m: 2,90 - 3,30 m
- L=2,00 m: 3,40 - 3,80 m
- L=2,50 m: 3,90 - 4,30 m
- L=3,00 m: 4,40 - 4,80 m
- Kanaldielen: KD VI/8
Empfohlener Bagger:
- Mobil- oder Kettenbagger 18-30 t
Spezifikation
- Artikelnummer
- 842699AL
- Gewicht
- 4318.94 kg
