Beschreibung

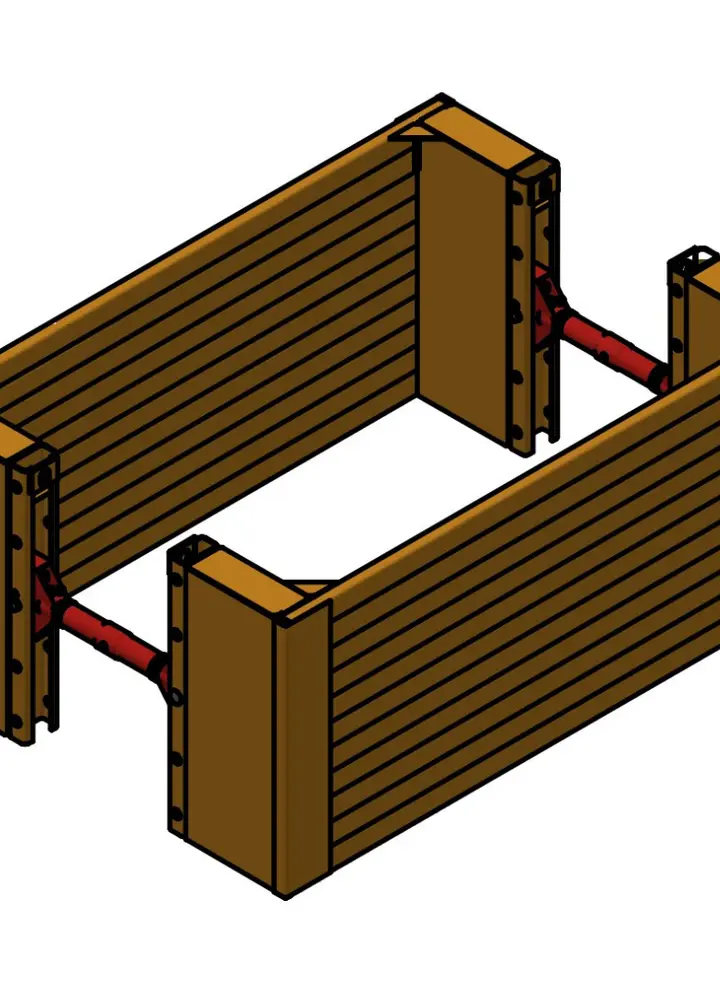

Die KRINGS KS 60 Eckbox wird eingesetzt, wenn in einem Leitungsgraben breitere Schächte hergestellt werden müssen. Der Plattenkörper ist U-förmig konstruiert und rückt an beiden Grabenseiten jeweils um 0,50 m zurück, wodurch sich eine Schachtverbreiterung von etwa 1,00 m ergibt.
Dank der gelenkig gelagerten Strebe lässt sich die Box sowohl im Einstell- als auch im Absenkverfahren problemlos einbauen.
Die Sicherung des Grabens erfolgt vor und hinter dem Schacht mit herkömmlichen Verbauboxen.
Dank der gelenkig gelagerten Strebe lässt sich die Box sowohl im Einstell- als auch im Absenkverfahren problemlos einbauen.
Die Sicherung des Grabens erfolgt vor und hinter dem Schacht mit herkömmlichen Verbauboxen.
Vorteile
- Maximale Sicherheit bei Schachtarbeiten
- Schnelle Montage und einfacher Einbau
- Verbauspindeln kompatibel mit anderen KRINGS Boxen
- Einbau im Einstell- und Absenkverfahren

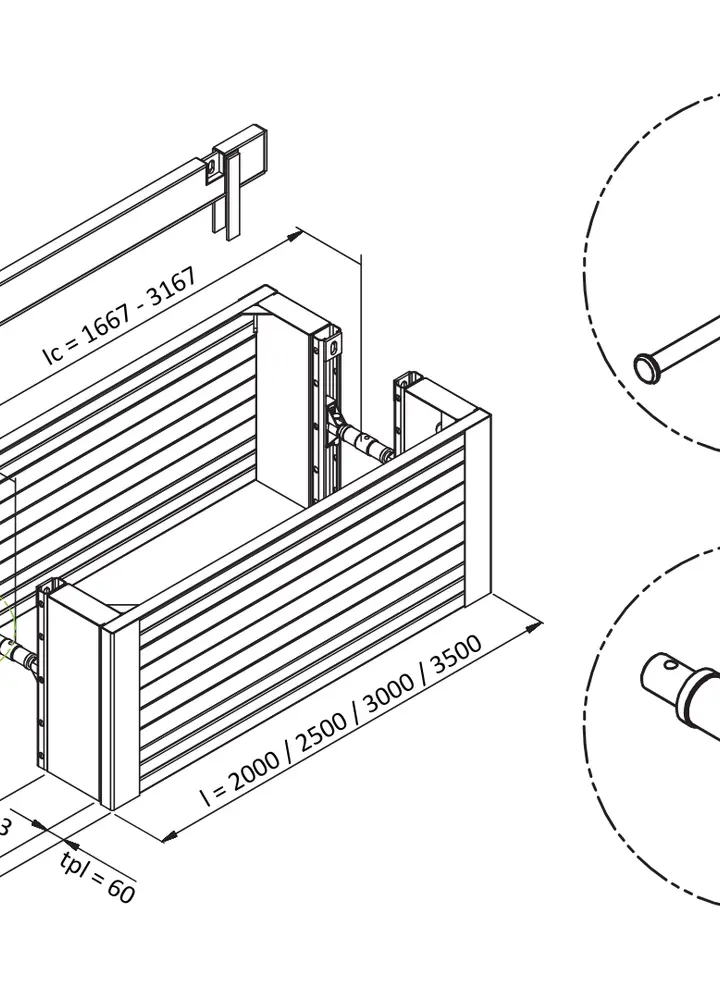

Eckdaten
- Länge: 2,50 m
- Höhe: 1,30 m
- Plattendicke: 60 mm
- Rohrdurchlasshöhe: -
- Rohrdurchlasslänge: 2,11 m
- Lichte Durchlassbreitebreite bi: 0,99 - 3,83 m
- ohne Zwischenstück: 0,99 - 1,33 m
- mit Zwischenstück:
- L=0,30 m: 1,29 - 1,63 m
- L=0,50 m: 1,49 - 1,83 m
- L=1,00 m: 1,99 - 2,33 m
- L=1,50 m: 2,49 - 2,83 m
- L=2,00 m: 2,99 - 3,33 m
- L=2,50 m: 3,49 - 3,83 m
- Lichte Verbaubreite bc: 2,00 - 4,84 m
- ohne Zwischenstück: 2,00 - 2,34 m
- mit Zwischenstück:
- L=0,30 m: 2,30 - 2,64 m
- L=0,50 m: 2,50 - 2,84 m
- L=1,00 m: 3,00 - 3,34 m
- L=1,50 m: 3,50 - 3,84 m
- L=2,00 m: 4,00 - 4,34 m
- L=2,50 m: 4,50 - 4,84 m
- Fläche: 3,25 m2
Empfohlener Bagger:
- nur Grundbox: Mobil- oder Kettenbagger 12-18 t
- mit Aufsatzbox: Mobil- oder Kettenbagger 18-30 t
Spezifikation
- Artikelnummer
- 135286BL
- Gewicht
- 1192.88 kg
